起源の場所:
中国
ブランド名:
HUATAO
証明:
ISO9001
モデル番号:
HT-PLH
私達に連絡しなさい

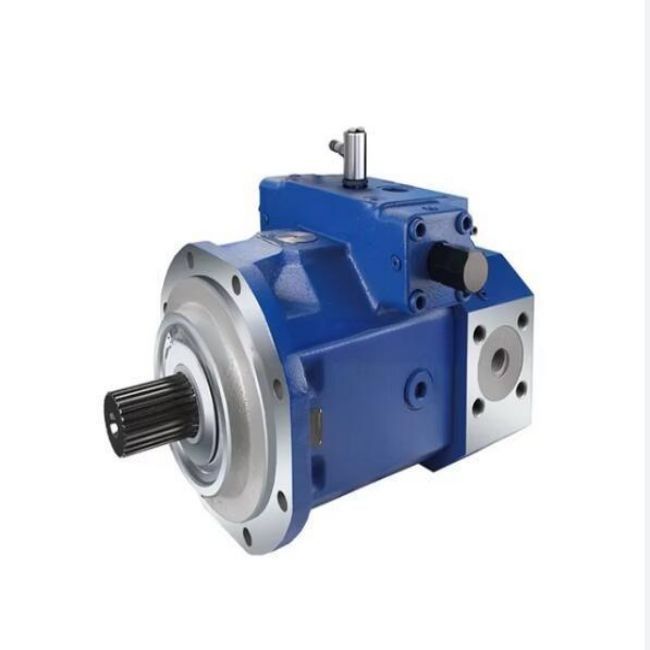

軸性ピストン固定ポンプでは,スワッシュプレートまたはスワッシュシャフトメカニズムが通常使用されます.駆動シャフトが回転すると,ピストンが軸的に互換的に回転します.例えば,スワッシュプレート型軸性ピストン固定ポンプスワッシュプレートが傾いているため,ピストンはシリンダー穴に沿って往復する.このピストンの回転運動は,オイル入口を通って液体を吸い込み,それからオイル出口を通って液体を押し出します液圧ポンプは,液圧ポンプの一種である.機械エネルギーを水力エネルギーに変換することで水力システムで重要な役割を果たしますこのポンプの動作原理は,ピストンの軸移動です.ピストンはポンプの軸に沿って移動します.液体を移動させ,液圧を生成します..
ピストンポンプの利点
高圧能力: 軸型ピストン式静止ポンプは,非常に高い水圧を発生させることができる.これは,高い力を必要とするアプリケーションに適している.重い液圧プレスや建設機械のための液圧システムなど例えば,金属を形作るのに使用される液圧プレスでは,軸性ピストン固定ポンプの高圧出力は,液圧プレスにより金属作業部件に高圧を加えます.
変化する移動: 前述したように,ポンプの移動は,スワッシュプレートの角度や軸の傾きを調整することによって変化させることができます.この変数的な移動能力は,水力流体の流れを正確に制御することを可能にする変速液圧モーターや伺服制御液圧システムなどのアプリケーションでは,システムの速度と力を正確に制御するために,移動を調整するこの能力は重要です.
高効率:このようなポンプは,通常,高体積および機械的効率を持っています.高体積効率は,ポンプによって抽出される流体のほとんどが実際に水力システムに供給されることを意味します高い機械効率は,入力された機械エネルギーの大きな部分が有用な水力エネルギーに変換されることを意味します.摩擦やその他の要因によるエネルギー損失を減らす.
| サイズ |
NG |
22 |
28 |
71 |
125 |
180 |
250/H1) |
500/H1) |
||
| 転機あたり,幾何学的な移動 |
Vg |
cm3 |
22 |
28 |
71 |
125 |
180 |
250 |
500 |
|
| 最大回転速度2) |
ノーム |
rpm |
3600 |
3000 |
2200 |
1800 |
1800 |
1500年/1900年 |
1320 |
|
| /1500 |
||||||||||
| 最大回転速度3) |
nmax |
rpm |
4500 |
3750 |
2700 |
2200 |
2100 |
1800/2100 年 |
1600年から1800年 |
|
| 流量 |
Vg と n nom で |
qv |
I/分 |
79 |
84 |
156 |
225 |
324 |
375 /475 |
660 /750 |
| パワー |
Vg で nnom とAp = 400 bar |
P |
kW |
53 |
56 |
914) |
1314年) |
1894年) |
219/2774) |
385 / 4384 |
| トルク |
Vg と Ap = 400 bar で |
T |
Nm |
140 |
178 |
3964) |
6964) |
10034) |
13934) |
27854) |
| 回転硬さ 駆動軸 |
軸末 S |
C について |
kNm/rad |
29,9 |
29,9 |
|||||
| 軸末 P |
C について |
kNm/rad |
_ |
- |
146 |
260 |
328 |
527 |
1145 |
|
| 軸末端 Z |
C について |
kNm/rad |
146 |
263 |
332 |
543 |
1136 |
|||
| 旋回群の慣性の瞬間 |
JGR |
キロメートル |
0,0017 |
0,0017 |
0,0121 |
0,0300 |
0,055 |
0,0959 |
0,3325 |
|
| 最大角加速 |
a は |
rad/s2 |
38000 |
38000 |
20000 |
13000 |
10000 |
8000 |
4800 |
|
| ケースの量 |
V |
1 |
0,3 |
0,3 |
2,0 |
3,0 |
4,0 |
7,0 |
11,0 |
|
| 体重 (約) |
m |
体重 |
13,5 |
13,5 |
34 |
61 |
76 |
120 |
220 |
|
応用分野
エンジニアリング機械: 掘削機,積載機,クレーン,その他の機器軸型ピストン固定モーターは,歩行装置や作業装置 (掘削機のダイパーアームやブームなど) の動きを駆動するために使用されます.高いトルクと調整可能な速度特性により,異なる作業条件下でエンジニアリング機械の作業要件を満たすことができます.
船舶機器:船舶のステアリングシステムとアンカー・ウィンドラスシステムにおいて,軸型ピストン固定モーターは,船舶の操縦と固定装置の正常な動作を確保するために信頼性の高い電力を供給することができます.また,厳しい海洋環境でも良い性能を維持し,長期にわたる安定した船舶運用に適応することができます.
工業自動化機器: 動作の正確な制御を必要とする一部の自動生産ライン,機械工具,その他の機器では,軸型ピストン固定モーターを電源として使用できます.先進的な水力制御システムによって,高精度な位置制御と速度制御が達成され,製品の加工品質と生産効率が向上します.
